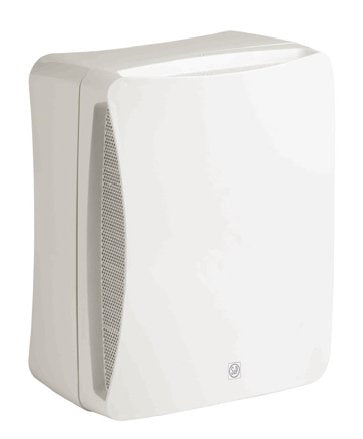

EBB 100 N HT IP44 malý radiálny ventilátor

SKRIŇA:
Skriňa ventilátora je z nárazu-vzdorného plastu, farba je biela. Skriňa je určená pre montáž na stenu alebo na strop. Vo výtlaku ventilátora je spätná klapka. Čelný panel obsahuje kovovú filtračnú sieťku. súčasťou je aj plastová spätná klapka s prechodom pre pripojenie potrubia DN80.

OBEŽNÉ KOLESO:
Obežné koleso ventilátora je radiálne s dopredu zahnutými lopatkami. Obežné kolo je statické aj dynamicky vyvážené.

MOTOR:
Motorový ventilátor je dvojotáčkový asynchrónny s rozbehovým kondenzátorom. Motor je vybavený ochranou proti prehriatiu. Maximálna prevádzková teplota okolia je 40 °C. Prevedenie s dvojitou izoláciou, krytím IP44.

SVORKOVNICA:
Svorkovnica je prístupná po odstránení čelnej sieťky a veľkej svorkovnice. Pripojenie pod omietkou alebo káblom na omietku. Svorkovnica obsahuje odľahčovaciu sponu proti vytrhnutiu kábla.

REGULÁCIA OTÁČOK:
Regulácia otáčok u typu S pomocou plynulého regulátora REB alebo pomocou prepínača otáčok REGUL 2, prípadne COM 2. U typu T prepína rýchlosť automaticky zabudovaný časový spínač tak, že po rozpojení svorky LS ventilátor dobieha na nižšie otáčky pre nastavenú dobu. Pozrite si pripojenie na ďalšiu stranu.

HLUK:
Hluk emitovaný ventilátorom je meraný vo vzdialenosti 1,5 mv osi ventilátora na strane nasávania.

MONTÁŽ:
Montáž sa prevádza na stenu pomocou papierovej montážnej šablóny, ktorá je súčasťou dodávky. Skrutky a hmoždinky sú súčasťou dodávky. Po zložení čelnej siete dôjde automaticky k vypnutiu ventilátora vstavaným bezpečnostným spínačom. Pri montáži musia byť pružné podložky pod montážne teleso ventilátora pre prenos hluku stavebnej konštrukcie.

POKYNY:
Dvojotáčkové ventilátory sú vhodné pre relatívne dlhé vzduchovody s veľkou tlakovou stratou alebo k odvetraniu priamo cez stenu. Ventilátor je vhodný pre použitie v bytovej výstavbe, v spojení s hygrostatom taktiež vhodný pre odvetranie vlhkých priestorov.
